A mesa pantográfica é frequentemente percebida como um equipamento simples de elevação vertical. Essa percepção, embora tecnicamente correta no nível superficial, ignora sua função estratégica na arquitetura produtiva. Em ambientes industriais leves, como os setores têxtil, gráfico e de montagem seriada, o ponto de ajuste de altura é menos visível que a máquina principal, porém exerce influência direta sobre ritmo, ergonomia e estabilidade do processo.
Quando a alimentação da linha depende de adaptação manual de altura, a variabilidade humana passa a integrar o sistema produtivo. Isso significa que o desempenho deixa de ser puramente mecânico e oscila conforme fadiga, postura e repetitividade. A mesa pantográfica hidráulica, quando corretamente especificada, atua como elemento de padronização geométrica entre estoque intermediário e máquina, reduzindo essa variabilidade estrutural.
Ajuste geométrico como fator de controle de processo
Em uma linha de produção, qualquer descontinuidade entre altura de armazenagem e altura de operação gera micro ajustes constantes. Esses ajustes raramente aparecem como falhas formais no indicador de eficiência, mas impactam tempo de ciclo e consistência do movimento. Se o operador precisar flexionar o tronco repetidamente para alinhar peças à máquina, o esforço adicional introduz latência no processo.
Ao inserir mesas pantográficas industriais como ponto intermediário, cria-se um plano de trabalho regulável que mantém a carga na altura ideal ao longo de todo o consumo. Isso é particularmente relevante quando o volume diminui progressivamente, como em caixas de componentes ou fardos de tecido. Sem ajuste contínuo, a altura de trabalho varia a cada retirada.
Ergonomia como variável produtiva, não apenas normativa
A abordagem convencional associa adequação de altura à conformidade com normas trabalhistas. Essa leitura é limitada. O fator ergonômico influencia diretamente a qualidade do trabalho repetitivo e a estabilidade de desempenho ao longo do turno.
Em setores gráficos, por exemplo, a alimentação manual de papel ou insumos exige precisão de alinhamento. Se a mesa de apoio estiver abaixo do plano ideal, o operador tende a compensar com inclinação corporal, o que altera controle fino do movimento. Pequenas imprecisões acumuladas podem gerar desperdício de material ou retrabalho.
Uma mesa pantográfica manual ou hidráulica corretamente dimensionada permite manter o plano de operação constante, independentemente da altura residual da carga. Isso reduz o esforço compensatório e preserva repetibilidade.

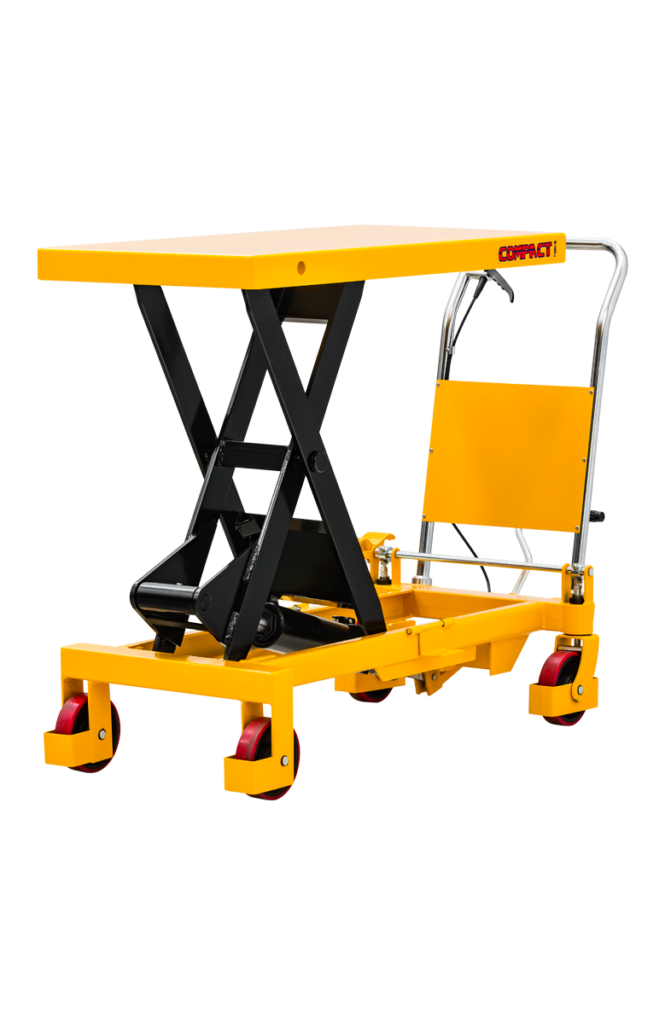

A versatilidade estrutural da linha Compact
Ao contrário de equipamentos dedicados exclusivamente ao transporte, a mesa pantográfica pode assumir múltiplas funções dentro da mesma planta. Pode servir como estação de pré-montagem, como plataforma de inspeção intermediária ou como base ajustável para integração com esteiras.
Essa versatilidade é particularmente relevante em indústrias leves que operam com layout flexível. Alterações frequentes de produto exigem rearranjos rápidos de posto de trabalho. Equipamentos fixos limitam essa adaptabilidade. As mesas pantográficas, por outro lado, oferecem elevação controlada sem exigir intervenção estrutural no piso ou na edificação.
Essa característica amplia o espectro de aplicação sem necessidade de investimento em automação complexa.
Impacto financeiro indireto é cumulativo
A perda associada à inadequação de altura raramente é registrada como custo explícito. Contudo, ao analisar o tempo adicional por ciclo decorrente de ajustes manuais, observa-se efeito cumulativo relevante.
Suponha que cada ajuste represente acréscimo médio de alguns segundos no ciclo. Em linhas com alta repetitividade, isso se traduz em dezenas de minutos improdutivos por turno. Ao longo de um mês, o volume perdido pode equivaler à produção de vários lotes adicionais.
Além do tempo, há o custo de afastamentos por esforço repetitivo, rotatividade e queda de desempenho no final do turno. Esses fatores impactam indiretamente a capacidade instalada. A mesa pantográfica hidráulica, quando aplicada como elemento de nivelamento constante, converte esforço disperso em eficiência mensurável.
Estabilidade dinâmica e risco estrutural
Outro aspecto frequentemente negligenciado é a estabilidade sob carga dinâmica. Durante o abastecimento de linha, a carga raramente permanece completamente estática. Há deslocamentos laterais, retirada parcial de volume e redistribuição de peso.
Se a mesa pantográfica for selecionada apenas com base na capacidade nominal máxima, sem considerar a distribuição real da carga e a frequência de ciclos, pode operar continuamente próxima ao limite estrutural. Isso acelera o desgaste das articulações pantográficas e do sistema hidráulico.
A longo prazo, o risco não é falha súbita imediata, mas perda gradual de rigidez, aumento de folga mecânica e redução da precisão de nivelamento. Em operações que exigem alinhamento constante, como gráfica e montagem técnica, essa imprecisão compromete o processo.
Aplicação em indústria gráfica com variabilidade de lote
Uma indústria gráfica de médio porte operava com alimentação manual de resmas em impressoras offset de alta velocidade. As pilhas de papel eram apoiadas diretamente sobre pallets, cuja altura inicial era adequada, porém diminuía progressivamente conforme o consumo. A cada redução significativa, o operador ajustava postura e ângulo de inserção, o que alterava levemente o alinhamento da alimentação.
Durante auditoria interna de processo, identificou-se aumento de 3,2 por cento no índice de micro paradas relacionadas a desalinhamento de folha. Não havia falha mecânica na impressora. O desvio estava na interface homem-carga.
Foi implementada mesa pantográfica hidráulica integrada ao ponto de alimentação, com curso compatível ao consumo total da pilha e capacidade dimensionada considerando distribuição real de peso e frequência de ciclos. O plano de apoio passou a manter altura constante ao longo de todo o lote.
Após seis meses de operação, os indicadores mostraram:
- Redução de 68% nas micro paradas por desalinhamento;
- Queda de 4,5% no desperdício médio de papel por ajuste;
- Eliminação de queixas ergonômicas registradas naquele posto específico.
A intervenção não alterou a máquina principal, mas sim a geometria do processo e o risco operacional estava na interface.
Risco estrutural em especificação inadequada
A escolha de mesas pantográficas baseada apenas na carga máxima estática representa simplificação excessiva. Em aplicações reais, a carga pode ser distribuída de forma excêntrica, removida parcialmente durante o ciclo ou submetida a impactos leves repetitivos. Cada uma dessas condições altera o esforço nas articulações pantográficas e no sistema hidráulico.
Se a mesa opera constantemente próxima ao limite nominal, a taxa de fadiga estrutural aumenta. Articulações sofrem desgaste acelerado, pinos estruturais perdem tolerância dimensional e o sistema hidráulico passa a exigir manutenção corretiva mais frequente.
Esse desgaste progressivo raramente é percebido como falha inicial. Ele se manifesta como perda de estabilidade fina, pequenas oscilações ou leve desalinhamento da plataforma. Em linhas que exigem repetibilidade, esse desvio compromete a qualidade antes de gerar quebra formal.
Integração com layout e efeito em cadeia
Uma mesa pantográfica não deve ser analisada isoladamente. Ela altera a dinâmica de fluxo interno. Ao elevar a carga para plano de trabalho estável, modifica-se o tempo de reposição e a frequência de abastecimento.
Se a capacidade de elevação não estiver alinhada ao ritmo da linha, pode criar descompasso entre consumo e reposição. Em ambientes com múltiplos postos interligados, essa defasagem pode gerar acúmulo intermediário ou ociosidade a jusante. Portanto, a especificação precisa considerar:
– tempo médio de consumo por lote,
– curso total de elevação,
– velocidade de acionamento hidráulico,
– compatibilidade com sistemas adjacentes.
Quando essa integração é ignorada, a solução pontual pode deslocar o gargalo para outro ponto da cadeia produtiva. Portanto, é função da engenharia aplicada antecipar esse efeito.
Erro recorrente: subdimensionamento por foco exclusivo em custo
Em projetos de melhoria incremental, há tendência de optar por mesa pantográfica manual de menor capacidade para reduzir investimento inicial. Essa decisão pode ser adequada em ambientes de baixa frequência de uso. Porém, quando aplicada em postos de alta repetição, a operação manual intensiva aumenta o desgaste mecânico e o esforço humano.
Adicionalmente, mesas subdimensionadas operando no limite elevam a probabilidade de deformação estrutural ao longo do tempo. O resultado não é falha imediata, mas redução gradual de confiabilidade.
Pergunta crítica: o equipamento foi escolhido para atender apenas a condição média ou para suportar variações máximas previsíveis? A diferença entre essas abordagens define robustez.
Variável negligenciada: padronização futura do layout
Indústrias leves passam frequentemente por ajustes de layout para acomodar novos produtos ou reorganizar fluxo. Equipamentos fixos, sem margem de ajuste, tornam-se restritos nesses momentos.
Mesas pantográficas, quando especificadas com amplitude adequada de curso e base compatível com reposicionamento, oferecem flexibilidade estratégica. Permitem reconfiguração sem intervenção estrutural significativa.
Esse aspecto é raramente considerado no momento da compra, mas impacta a capacidade de adaptação da planta nos anos seguintes. Afinal, a flexibilidade física é parte da governança operacional.
Implicação estratégica de longo prazo
A adoção de mesas pantográficas como elemento estruturante do posto de trabalho altera a lógica de melhoria contínua. Em vez de focar exclusivamente em automação pesada, a empresa passa a tratar microinterações como variáveis controláveis. Isso amplia o espectro de otimização possível sem investimentos disruptivos.
Empresas que compreendem essa lógica conseguem elevar a eficiência incremental consistentemente, reduzindo desperdícios invisíveis e estabilizando indicadores de qualidade. A mesa pantográfica é instrumento de padronização geométrica e ergonômica do fluxo, não só mantém, mas também sustenta como peça fundamental.
Conclusão estratégica
Em indústrias leves, têxteis e gráficas, a competitividade não depende apenas da capacidade da máquina principal, mas da estabilidade de todo o ecossistema produtivo que a alimenta. Ajustes manuais recorrentes, variações de altura e micro esforços acumulados representam perdas silenciosas que distorcem o tempo de ciclo e aumentam o risco ergonômico.
A mesa pantográfica, seja na versão manual ou hidráulica, quando corretamente dimensionada e integrada ao layout, atua como mecanismo de estabilização do processo. Reduz dispersão, preserva repetibilidade e mitiga desgaste estrutural tanto mecânico quanto humano. Revisar tecnicamente os pontos de interface entre carga e operador pode revelar oportunidades de ganho que não aparecem nos indicadores convencionais.
Se a sua linha apresenta variação de altura ao longo do consumo ou exige ajustes constantes de postura para manter ritmo produtivo, a análise da aplicação de mesas pantográficas deve ser conduzida sob perspectiva de engenharia de processo, não apenas de aquisição de equipamento.
